杠杆测量仪
产品简介
· 自动切换测量方向。
· 外壳备有3 个燕尾导轨用于导入夹固杆。
· 测量设备的基准支承点为精准的红宝石支承。
· 测量组件镶制直径2 mm 的硬金属球珠。
· 镀硬铬外壳。
| | |

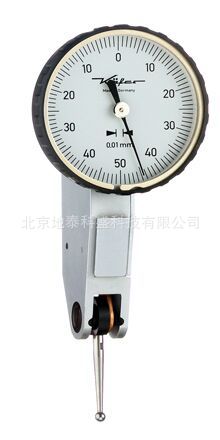

杠杆测量仪30025IS
防震, 防磁
分度值0.01 mm
测量范围0 – 0.8 mm
表径? 32 mm
测量杆长度12 mm
形式A 按照DIN 2270
执行标准DIN 2270
|

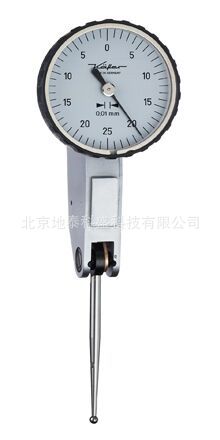

杠杆测量仪30028IS
防震, 防磁
分度值0.01 mm
测量范围0 – 0.5 mm
表径? 32 mm
测量杆长度35 mm
形式A 按照DIN 2270
执行标准DIN 2270
|

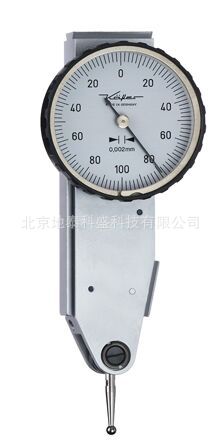

杠杆测量仪30032IS
防震, 防磁
分度值0.002 mm
测量范围0 – 0.2 mm
表径? 32 mm
测量杆长度12 mm
形式A 按照DIN 2270
执行标准DIN 2270
|
按照DIN 2270 标准的杠杆测量仪重要技术数据一览表
型号 | 分度值 | 测量范围 | 刻度标识 | 表径Φ | 形式,按照DIN2270 | 测量组件长度
(2 mm Φ 球珠) |
| 30025IS | 0.01 mm | 0.8 mm | 0-40-0 | 32 mm | A | 12 mm |
| 30026IS | 0.01 mm | 0.8 mm | 0-40-0 | 32 mm | B | 12 mm |
| 30027IS | 0.01 mm | 0.8 mm | 0-40-0 | 32 mm | C | 12 mm |
| 30028IS | 0.01 mm | 0.5 mm | 0-25-0 | 32 mm | A | 35 mm |
| 30029IS | 0.01 mm | 0.5 mm | 0-25-0 | 32 mm | B | 35 mm |
| 30030IS | 0.01 mm | 0.5 mm | 0-25-0 | 32 mm | C | 35 mm |
| 30031IS | 0.002 mm | 0.2 mm | 0-100-0 | 32 mm | A | 12 mm |
| 30032IS | 0.002 mm | 0.2 mm | 0-100-0 | 32 mm | B | 12 mm |
| 30033IS | 0.002 mm | 0.2 mm | 0-100-0 | 32 mm | C | 12 mm |
| 30034IS | 0.01 mm | 0.8 mm | 0-40-0 | 40 mm | A | 12 mm |
| 30035IS | 0.01 mm | 0.8 mm | 0-40-0 | 40 mm | B | 12 mm |
| 30036IS | 0.01 mm | 0.8 mm | 0-40-0 | 40 mm | C | 12 mm |
| 30037IS | 0.01 mm | 0.5 mm | 0-25-0 | 40 mm | A | 35 mm |
| 30038IS | 0.01 mm | 0.5 mm | 0-25-0 | 40 mm | B | 35 mm |
| 30039IS | 0.01 mm | 0.5 mm | 0-25-0 | 40 mm | C | 35 mm |
| 30040IS | 0.002 mm | 0.2 mm | 0-100-0 | 40 mm | A | 12 mm |
| 30041IS | 0.002 mm | 0.2 mm | 0-100-0 | 40 mm | B | 12 mm |
| 30042IS | 0.002 mm | 0.2 mm | 0-100-0 | 40 mm | C | 12 mm |
注: 交货产品包括内装测量组件的塑料小盒，盒内有一个2 mm 直径硬金属球珠测量组件、一个测量组件钥匙和一个8 mm 直径下轴套。
杠杆测量仪组件
| 型号 | 长度 | 球珠 |
| 5.2281 | 12 mm | ? 2 mm (硬金属) |
| 5.2297 | 12 mm | ? 0.4 mm (硬金属) |
| 5.2282 | 12 mm | ? 1 mm (硬金属) |
| 5.2283 | 12 mm | ? 3 mm (硬金属) |
| 5.2296 | 12 mm | ? 2 mm (红宝石) |
| 5.2284 | 35 mm | ? 2 mm (硬金属) |
| 5.2285 | 35 mm | ? 1 mm (硬金属) |
| 5.2286 | 35 mm | ? 3 mm (硬金属) |
| 5.2298 | 35 mm | ? 2 mm (红宝石) |
