内齿跨棒距测量仪
两瓣式内齿量仪 （Mi）
|
|

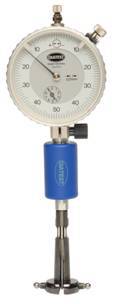

内径表式内齿量仪（Ma）
|
量仪简介 德国DIATEST公司生产的内齿测量仪采用了球形测头，替代了传统的量棒测量方式，从而提高了测量的精度，便捷性和稳定性，同时还能测出内孔的形状误差，如锥度，椭圆度等，为了满足齿轮不同模数的变化，量仪的测球也是可以方便更换，从而大大的提高了量仪的适用性，该量仪适用于奇数齿和偶数齿。 |
根据用户图纸，按要求提供测头 |
量仪特性 ·磨损小
· 操作方便
· 性价比优
· 测量精度高，测量范围大。
· 随着模数的不同，测球可以随意更换。
· 测球材质钨钢，保证了量仪的高寿命。
· 测量深度可达3000mm以上 |
|
技术参数
产品型号 | 精度 | 测量范围 | 测力 | 测头形式 |
050101-1 | 0.001mm | 3.5—9.6mm | 0.8—1.8N | 两瓣式（测球不可更换） |
050101-2 | 0.001mm | 9.3—26.1mm | 1.5---2.0N | 两瓣式（测球可互换） |
050101-3 | 0.001mm | 26.1—333mm | 1.0---5.0N | 内径表式（测球可互换） |
两瓣式内跨棒距量仪适用于分度3.5mm—26.1mm范围内的内齿或内花键测量
| 产品型号 | 精度 | 测量范围 |
050101-1 | 0.001mm | 3.5—4.1mm |
050101-2 | 0.001mm | 4.0—4.6mm |
050101-3 | 0.001mm | 4.5—5.1mm |
| 0.001mm | 4.5—5.1mm |
| 0.001mm | 5.0—5.6mm |
| 0.001mm | 5.5—6.1mm |
| 0.001mm | 6.0—6.6mm |
| 0.001mm | 6.5—7.1mm |
| 0.001mm | 7.0—7.6mm |
| 0.001mm | 7.5—8.1mm |
| 0.001mm | 8.0—8.6mm |
| 0.001mm | 8.5—9.1mm |
| 0.001mm | 9.0—9.6mm |
尺寸在3.5—9.6mm范围内测球不可更换
内径表式内跨棒距量仪适用于分度圆直径26.1mm—330mm范围内的内齿或内花键测量

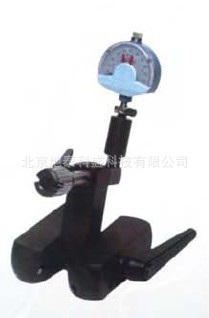

附件定位块
为减少人为因素，我们为客户配置限位器，
让量仪通过端面定位，达到快速精密对中
作用，保持测量结果的稳定性。 该量仪可以和DIATEST的标准附件连接，
满足不同的测量需求，如转角附件，深
度延长杆，旋转接头或比较仪台架等。 |
为减少人为因素，我们为客户配置限位器，
让量仪通过端面定位，达到快速精密对中
作用，保持测量结果的稳定性。 |
FFENCO带导向内齿跨棒距测量仪
FFENCO内齿跨棒距测量仪使用一个轮廓导向体，以免在测量过程中晃动，使千分表的读数在测量过程中
保持不变。适用于内齿，普通花键和直齿的跨棒距测量。实现一对一测量。
IVML1X1 带导向头内齿量仪 IVML1X1带数据分析内齿量仪
量仪特性 ·磨损小
· 操作方便
· 性价比优
· 带有轮廓导向，测量稳定
· 测量精度高，测量范围大。
· 随着模数的不同，测球可以随意更换。
· 测球材质钨钢，保证了量仪的高寿命。
· 测量深度可达3000mm以上
· 积木式结构，随意组合
· 可进行数据存储和分析 |
|
产品型号 | 精度 | 测量范围 | 测力 | 测头形式 |
050102-1 | 0.001mm | 8—80mm | 0.8—1.8N | 按客户要求定做测头 |
