外螺纹测量仪
测量仪相对于量规的优势
· 设定量仪的最佳状态
· 可以设定产品公差
· 生产过程的检测/SPC
· 使用计算机进行数据统计
· 早期诊断避免引起浪费
· 检测时间短
· 磨损小、寿命长 · 使用螺纹环规校准迅速 | 外螺纹测量仪特点
· 适于车间生产现场使用
· 三点测量，确保测量时工件的安全定位
· 刚性结构
· 重复性好
· 操作方便
· 能够检测出凸轮形和椭圆形的形状误差 |

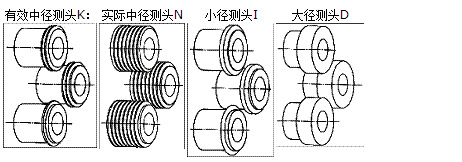

422F专用外螺纹测头
测头有环形螺纹槽，在轴上自由旋转运动，测头的旋转和移动减少了磨损情况的发生。正确选择测头形式是实现准确测量的关键。对于公制ISO螺纹和统一标准的螺纹都可以采用以上测头形式测量
有效中径测头K：测量单个螺纹的中径值，测量值结果不受牙型角和螺旋角误差的影响。
实际中径测头N：螺纹牙型角、中径值和小径值偏差的影响都会对测量值产生影响，测量得出的是实际中径值。
小径测头I：此测头保证了与螺纹小径的持续接触。
大径测头D：测头是圆柱形的，保证了与大径的接触。
德国进口Kordt外螺纹检测仪,外螺纹测量仪,

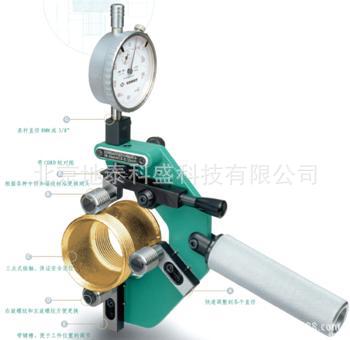

422A可调外螺纹测量仪
422A可调外螺纹测量仪 |
结构示意图
|
根据不同的螺距及测量范围，可以选配测头。产品通用性强，检测一致性好。
| 产品型号 | A.2 | A.3 | A.4 | A.5 | A.6 | A.7 | A.8 | A.9 | A.10 | A.11 | A.12 |
测量范围mm | 6-22 | 22-38 | 38-54 | 54-70 | 70-86 | 86-102 | 102-118 | 118-134 | 134-150 | 150-166 | 166-182 |
螺距mm | 螺纹测头长度mm | 测头接收辊高度mm |
0.5-1.5 | 12.6 | 422H-01 | 12.6 | 422H-11 |
1.5-4 | 25.3 | 422H-02 | 25.3 | 422H-12 |
附件
另外有工具、存储箱等附件提供。德国进口Kordt外螺纹检测仪,外螺纹测量仪,
德国进口Kordt外螺纹检测仪,外螺纹测量仪,

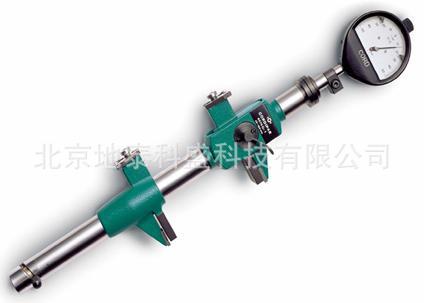

4023? 422B大尺寸外螺纹测量仪

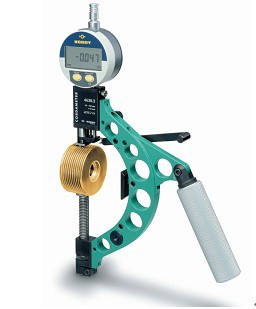

422B-1大尺寸外螺纹测量
| 产品特点：
A 预紧球轴承测量头
B 10mm测量跨度
C 自由行程大
D 50mm测量范围
E 在45o、90o和135o位置上装有可调定位支撑
F 可调手柄
 |
使用校对规或量块校准。德国进口Kordt外螺纹检测仪,外螺纹测量仪,
测量工件表面的大尺寸内外螺纹，请参见“多功能长度测量仪”资料。
| 422H-03????????????? 422H-04
实际中径测头???????? 有效中径测头
O+N????????????????? K+K
|
德国进口Kordt外螺纹检测仪,外螺纹测量仪,
