PHYM型船用压力泡沫比例混合装置

泡沫比例混合装置的组成、功能、接口、环境、条件、随机文件、质量保证、试验验收。

1.2使用范围

本技术规格书适用于化学品船泡沫比例混合装置的设计、制造、试验和验收，作为灭火装置订货合同的技术依据，并作为合同的附件。

二、引用文件

联系人：马晓虎
销售热线：18361662219   13815596223
    QQ:66255271
电话：0515-85107766
传真：0515-85265566
   邮箱：66255271@qq.com    sale6@brtjs.com
公司网址：http://jsdtxs.1688.com

钢质海船入级与建造规范（2006）及现行修改通报

GB2003-2005《泡沫灭火系统及部件通用技术条件》

国际海上人命安全公约

CB/T13306-91产品标牌

GB/T3571-93《船用低倍泡沫装置》

三、泡沫比例混合装置要求

3.1系统功能流程图（见附图）

1、本系统采用宁波市永航消防设备有限公司生产PHYMC32卧式压力式泡沫比例混合装置。

2、本系统共设置YE-3泡沫比例混合装置1套（C-1.0型）。

其中：

    泡沫比例混合装置

泡沫枪 PQ8C型若干支

      泡沫枪 PL24  型若干台

      空气泡沫比例混合器PHY32.C型1只

3、保护区域：  甲板共1个防护区

4、本装置罐体上设置安全阀，以便罐体内压力超压自动泄放。

5、整个装置应满足吗《钢质海船入级与建造规范》、最新版《船舶与海上设施法定检验规则》、CB/T3571-93《船用低倍泡沫装置》及SOLAS公约要求，并取得CCS船检证书。

6、满足CCS规范及无限航区要求。

3.2功能特性

A、主要性能应满足引用文件规定。

B、操作功能齐全、方便、可靠。

C、设备的主要技术参数：

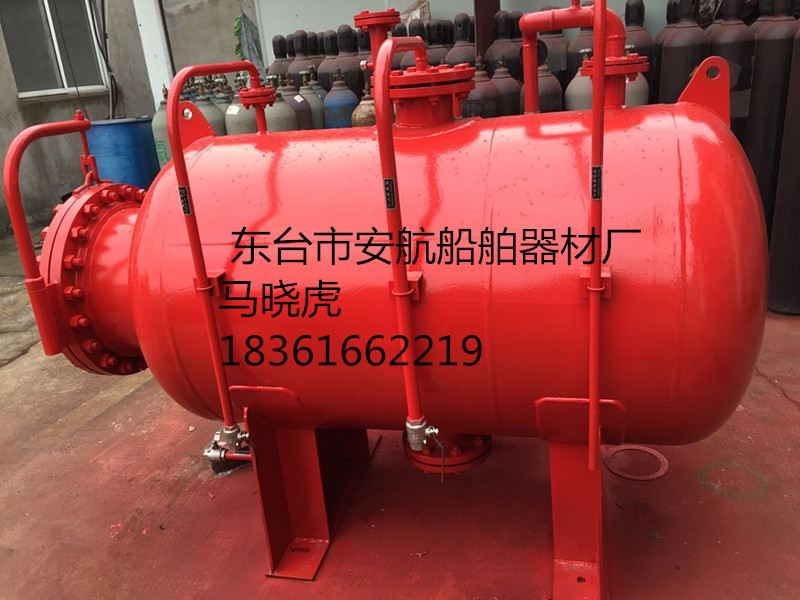

1、隔膜式压力空气泡沫比例混合装置

  型号：PHYMC32

结构形式：卧式、带隔膜

泡沫液型号：YE-3

储罐容量：1000L

数量：1套

材质：罐体，管件碳钢

混合比例量： 32L/s

混合比：3%

工作压力：0.6-1.2MPa

进出口压差：《0.1MPa

安全阀设定压力：1.32MPa

操作方法：手动

2、比例混合器

泡沫液混合比：3%

最大流量： 32L/S

工作压力：0.6-1.2MPa

进出口压差 0.1MPa

进出口连接形式和尺寸:DN100 PN1.6MPa GB2501法兰连接（碳钢）

混合器本体材质：铸造铜合金

3.PQ8C泡沫枪

工作压力：0.8MPa

混合液流量：8L/S

射程：≥15m

发泡倍数：≥5.5

材质：本体铜质，枪筒不锈钢

4.PL24泡沫炮

工作压力：0.6-1.2MPa

混合液流量：24L/S

射程：≥32m

发泡倍数：≥5.5

材质：不锈钢

四、设计和制造

4.1、材料、零件和制造

A、本装置所有材料满足相应规范的要求

B、色彩、铭牌和标志

  本装置的色彩、铭牌和标志满足CB/T13306-91规定，灭火站内的中英文操作标牌采用铜质、中英文黄底红字。

4.2安全性

本装置具有自动超压泄放功能，以保护贮存容器在超压时的安全性。

五、提供资料

5.1合同签定后7个工作日提供认可资料，每套包括：

A、使用说明书

B、外形尺寸图

C、系统操作说明书（中英文）

六、随机文件（4份）

  原理图、装置操作使用说明书（含维护保养）、装置成套设置清单、备品备件各4份。

  产品合格证书（1正2付）、CCS证书（1正2付）

七、图纸及技术件

   1、认可图

    合同生效后一周，提供4套CAD图纸（原理图1套，设计院1套，船东2套）

   2、工作图

    认可图反馈后一个月内，提供4套CAD图纸（原理图1套，设计院1套，船东2套），以此作为施工依据。

3、铭牌、标牌、图纸及技术文件需要中英文。

4、产品合格证，CCS船检证书，产品装箱清单各一份。

5、备件按无限航区配备。

八、检验与质量保证

   1、装置需经船检检验合格后出厂，并提供CCS检验证书和工厂检验合格证书。

九.质量保证和服务5.1出厂试验和验收

5.1.1按试验大纲进行二氧化碳灭火系统的检查和试验。

5.1.2本设备出厂试验前，经船检合格，提前15天，设备厂应通知设计方、船东参加出厂验收。

5.2质量保证期为交货后一年。

5.3服务

乙方应免费壹次进行现场技术指导和操作培训，按需参加系泊、航行试验，并及时解决试验、使用中出现的质量问题。质保期内由于产品质量引起的故障，乙方应免费及时维修及更换零部件。
