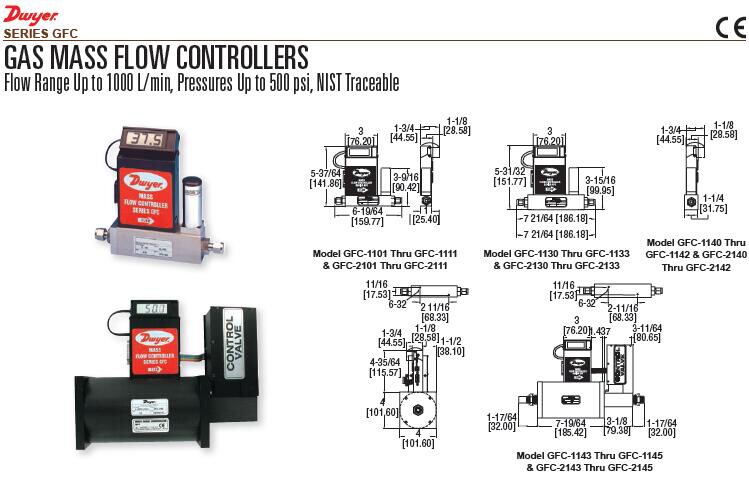

GFC-1142/1143/1144/1145 气体质量流量控制器 Dwyer德威尔

GFC 系列气体质量流量控制器结合一个直线管状传感器和一个限制流体分子的控制器来提供高精度和重复性。气体质量流量控制器利用一个电磁阀和PID电子件保持对传感器测量到的信号的控制来确定适当的流量比率。设置点能够通过现场电位器或通过一个远程的0到5VDC或4到20mA模拟信号来进行调整。流量比率是虚拟化的不受温度和压力变化的影响。实际流量将以工程单位显示在3位数字，90°旋转的液晶显示屏上。本系列可以与GFT系列流量累计器一起以用于需要测定流量累计的场合。GFC系列产品包括一份NIST跟踪记录证书。

GFC系列气体质量流量控制器

型号GFC-110P,110V电源

型号GFC-220PE,220V电源

型号GFC-CBL1, 8英尺长带有15针连接器的电缆线

型号GFC-CBL3, 3英尺用于LCD读数的延长电缆线

型号IO-1，0-5VDC的RS232输入到输出信号调节装

GFC-1142/1143/1144/1145 气体质量流量控制器 Dwyer德威尔

规格

介质：与接液部件兼容的清洁气体

接液材质： GFC-1XXX: 阳极氧化铝, 铜, 316不锈钢 和Viton? O型密封圈;

GFC-2XXX: 316不锈钢 和Viton? O型密封圈

精度： 满量程时±1.5%包括线性以上59-77°F (5-25°C) 和5-60psia (0.35-4bar)

重复性： 满量程的±0.5%

反应时间： 实际流量的±2%以内是2秒

输出： 线性0-5VDC和4-20mA

最大微粒尺寸： 5微米

工作温度： 32-122°F (0-50°C)

电源： ±12VDC

过程连接： 流速≤50L/m压缩接头是1/4 英寸；100和200L/m是3/8英寸；500L/m是1/2英寸；1000L/m是3/4英寸

压力范围： 500psig(34.5bar)

泄漏率： 氦气的1 x 10-7 sccs

显示器： 90°可倾斜，3-1/2数字

认证： CE

附件 (需另行购买)

GFC系列气体质量流量控制器

型号GFC-110P,110V电源

型号GFC-220PE,220V电源

型号GFC-CBL1, 8英尺长带有15针连接器的电缆线

型号GFC-CBL3, 3英尺用于LCD读数的延长电缆线

型号IO-1，0-5VDC的RS232输入到输出信号调节装
