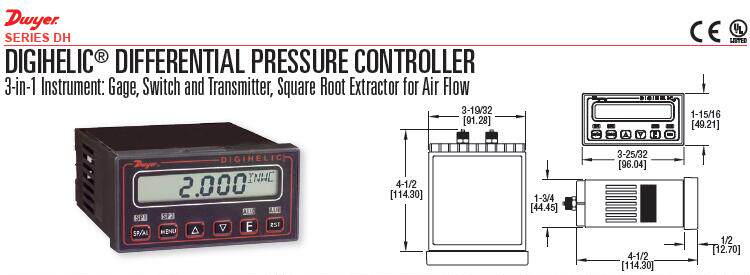

Dwyer德威尔 DH-002/004/006/007/008/009/010 差压变送器/控制器

Dwyer DH 系列 Digihelic?差压控制器是一个 3 合 1 装置 , 拥有一个数字显示差压表、控制继电器开关和一个带有电流输出的变送器。结合这三个功能 , 将几套装置压缩到一个产品 , 从而减少了存货 , 节约了安装时间和成本。Digihelic ?  是压力、风速和流量测量的理想设备 , 量程为 5 至 100 英寸水柱时精度达到满刻度的 0.5% 。

The Digihelic ? 允许在压力、风速或者流量测量中选择常用 的工程单位。两个单刀双掷控制继电器带有可调死区 , 并带有 4-20mA 定标输出。 DH系列在电源的使用上具有极端灵活性 , 可使用 120/220 VAC , 也可使用控制面板常用的 24 VDC。

可使用菜单键进入五个简化分菜单进行操作 , 安全级别;选择压力 , 风速或者流量测量 ; 选择工程单位 ; 流量传感 器时的 K 系数选择 ; 在流量应用中选择的矩形或圆形输送管 : 设定点控制或者设定点的报警操作。报警操作有高限报警、低限报警或者高 / 低限报警 ; 自动或者手动报警复位 ; 滞后报警 ; 最低、最高值记录 ; 不稳定过程数字阻尼 ; 可升级 4-20mA 定标输出来满足不同应用的量程范围 ;Modbus ?通讯录 ; 和现场校准。

所有这些特点放在一个产品中 , 这样就很容易看出为什么 Digihelic ? 是你需要的唯一设备来满足所有的压力应用。

Dwyer德威尔 DH-002/004/006/007/008/009/010 差压变送器/控制器

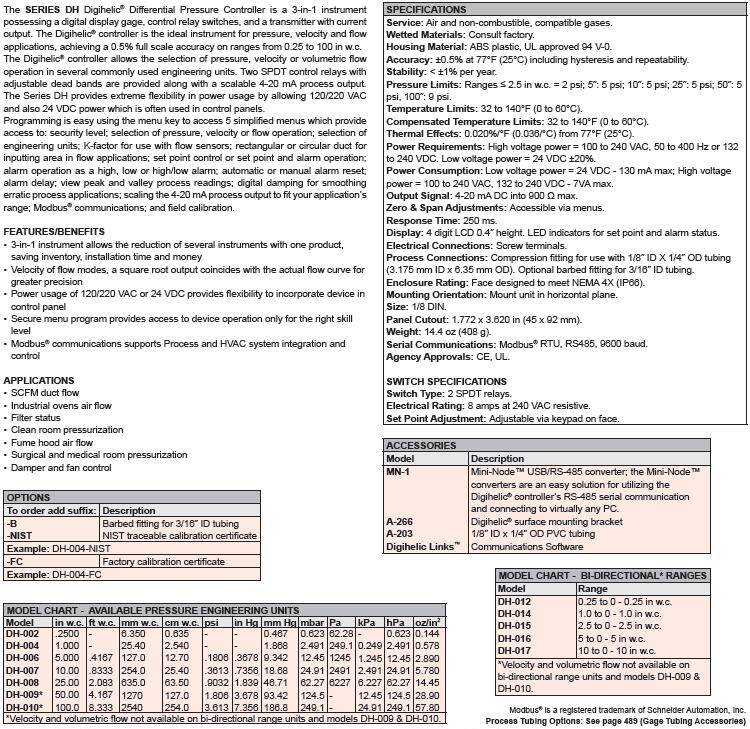

规格

介质 : 空气和不可燃 , 兼容气体

材质 : 请向厂家咨询

外壳材料: ABS 塑料 , UL 批准 94-V-0 。

精度 : 在 77°F (25 °C) 为±0.5% 包括滞后性和重复性

稳定性 : 每年 < ± 1%

压力范围 : 3 倍量程

温度范围 : 32 至 140 °F (0 至 60 °C)

补偿温度范围 : 32 至 140 °F (0 至 60 °C)

热效应 : 0.020%/°F (0.036/°C) 从 77F (25 °C)

电源 : 高电压 = 100 至 240 VAC, 50 至 400 Hz 或者 132 至 240 VDC

低电压 = 24 VDC ± 20%

电力消耗 :

低压电力 = 24 VDC 最大 130 mA

高压电力 = 100 至 240 VAC, 132 至 240 VDC- 最大 7VA

输出信号 : 4-20 mA DC 最大 900 欧姆

零点、范围调整 : 通过菜单调整

晌应时间 : 250 ms.

显示 : 4 位液晶显示0.4”高

设定点和报警状态 LED 指示灯

电气连接 : 旋紧接线端

连接件 : 压紧接头 , 使用 1/8” 内径 X 1/4”外径管 (3.175mm 内 径 x 6.35 mm 外径 ) 。

防护指标 : 表面设计满足 NEMA 4X (IP66) 。

安装定位 : 在水平面上安装部件

尺寸 : 1/8 DIN

开孔尺寸: 1.772 x 3.620 in (45 x 92 mm)

重量 : 14.4 oz. (408 g)

串行通信 : Modbus?RTU, RS485, 9600 波特

开关持术指标

开关类型 : 2 个单刀双掷继电器

电气指标 : 8 Amps 240 VAC 阻抗

设定点调节 : 可通过表面按键调节
