化验室筹建方案

 化验室日常分析材料：碳钢、低合金钢、合金钢、不锈钢、生铸铁、球墨铸铁、有色金属等、铝合金、铁合金、铜合金等；主要分析元素：C、S、Si、Mn、P、Cr、Ni、Mo、Cu、Fe、Vi、Ti、Zn、Re、Mg等。

一、化验室一般条件：

1、实验室的位置：

实验室在厂区内应建在远离主要公路和较大震源的地方，远离散发烟尘较大的车间。

　　2、实验室总体设计：

按照化验材料、元素的特点设立各个分室，科学地布置和安放仪器设备，布置电力线路、自来水管和污水排放管道，合理的采光、自然通风及照明。

3、实验室电力配备

引进实验室的电源电线直径粗细应根据化验室仪器设备总的功率决定，化验室的电力配备应有专用线和良好的接地。

4、实验室安全措施

化学药品绝大多数有毒，有些药品剧毒，有些具有强腐蚀性，有些是易燃易爆药品。因此，必须注意分类存放，有条件的实验室应设立药品等专用贮藏室，室内应有防火设施。

二、主要仪器（金属元素分析仪、合金钢分析仪、碳硫高速分析仪、炉前化验仪器）

方案一：

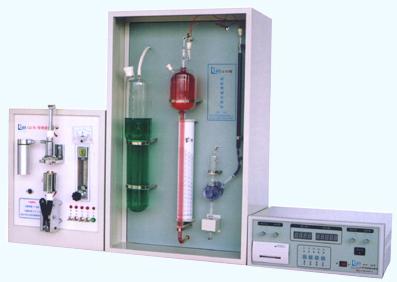

1、KR-CS3C碳硫高速分析仪：

主要技术指标：

测量范围： C：0.02-6.00%  S：0.003-2.00%
?测量精度： 符合GB223.69-97    GB223.68-97标准

测量时间： 约45秒（不含取样、称样时间）。

?工作电源：220V±10% 50HZ

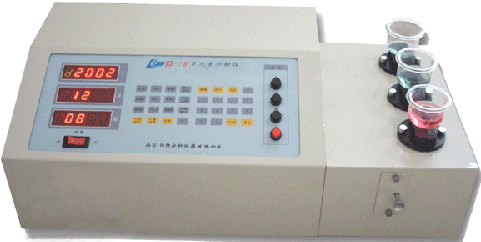

2、KR-BS3C微机三通道金属元素分析仪一套

主要技术指标：
◇ 波长范围：340-850nm
◇ 光谱带宽：6nm
◇ 波长准确度：±3nm
◇ 波长重复性：1nm
◇ 吸光度范围：0-1.999A
◇ 透射比正确度：±1%T
◇ 杂散光：≤1%（在360nm处）

◇测量范围∶锰0.10% -15.00% 硅0.10% - 5.00% 磷0.005% -0.80%

          铬0.010% -25.0% 钼0.010% -6.00% 镁0.010% -0.100%

          镍0.010% -30.0% 稀土0.010% -0.100%……

(以上元素均可相应扩大测量范围)

主要特点：
◇ 广泛用于厂矿、医疗、质检、教学的实验需要；
◇ 采用优质刻划光栅、降低仪器杂散光，提高波长准确度；
◇ 新型的单色器设计，提高仪器单色性，减小光谱带宽。
◇ 超大数码管显示，T.A.C转换互读；
◇ 采用先进的电子线路及元器件，提高了仪器的稳定性和灵敏度。

方案二：

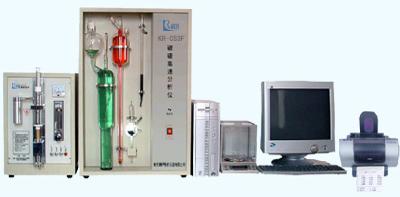

1、KR-CS3F碳硫高速分析仪一套

主要技术参数：

*  测量范围：  碳0.010%～6.00%(需改变称样量)
              硫0.003%～2.00%(需改变称样量)
 *  分析时间：45秒左右
 *  测量精度：符合GB/T223.69-97 GB/T223.68-97标准
 *  工作电源：220V±10% 50HZ
 *  工作环境：温度：5℃～40℃ 湿度：≤80%

主要特点：
 *  电脑控制工作流程，性能稳定可靠，与电子天平连机不定量称样，经电脑数据处理后，电脑屏幕直接显示含量，自动 打印结果且可保存日期、炉号及测试数 据等原始档案
 *  操作简单，使用方便，且具有良好的人机对话界面
 *  气容法测碳（固体或液体吸收）、碘量法定硫，碳硫测定均为全自动
 *  电子天平连机不定量称样，电脑自动处理数据，自动换算，动态显示
 *   可储存20条（根据客户需求可相应增加）工作曲线，对钢、铁及其它材料选用不同的工作线；

2、KR-BS3D智能微机金属元素分析仪一套

性能特点：

◇采用冷光源技术，进口硅光电池，自校零点和满度值；

◇采用单片机控制，可储存15条曲线；

◇采用精密触模式键盘，键音提示，设计快捷功能键，操作更简单；

◇仪器机外熔样，操作简便，无阀门和管道老化，使用寿命延长；

◇更换不同冷光源可扩大测量元素的种类和含量范围

◇测量范围∶锰0.10% -15.00% 硅0.10% - 5.00% 磷0.005% -0.80%

          铬0.010% -25.0% 钼0.010% -6.00% 镁0.010% -0.100%

          镍0.010% -30.0% 稀土0.010% -0.100%……

(以上元素均可相应扩大测量范围)

三、辅助类

1、328A分析天平一台(或电子天平一台，由客户自购或我公司代购) 　

2、蒸馏水器5升/小时1台（由客户自购或我公司代购）或蒸馏水若干

3、玻璃仪器（根据材质和所做元素选配，由客户自购或我公司代购）　　　　

4、标样：根据客户的材料（由客户自购或我公司代购）　　　　　　

5、钻台（取样用，客户自购）

6、化学试剂类（根据材质和所做元素选配，由客户自购或我公司代购）

7、氧气（客户自购）

四、排毒设备（排风设施）

家用吸油烟机一台，即可（客户自购）。

五、工作台

客户可外购试剂架放置于实验台上，操作时诸如刻度吸管、试管等随手可取，方便实用，但须与仪器设备保持一定距离，实验台靠近水池的一端，可作多配制各类试剂，以及化学操作的平台，方便与操作后瓶管类化玻的冲洗，实验台的其它部分空间用于主要仪器的放置，天平、碳硫仪系列分析仪及其他元素分析仪可根据自身情况合理放置，一般：碳硫仪系列分析仪设置于氧气瓶的实验台位置。依次再放置天平、实验台，拐角处放置其它元素分析仪，一定要注意，主要仪器放置的间隔必须稍大些，以防试剂类的相互腐蚀及相互工作温度、电压的影响。

六、化学实验室平面图及装修要求(见下图)

化学实验室平面图及装修要求

(可根据自己的实际情况自行设计)

本实验室是依据实验室认可要求设计。实验室总体要用石膏板隔墙分隔成化学分析室与仪器仪器分析室以符合金属元素分析仪分析的要求。要求带有排水、通风与电源。

A：通风柜 规格（cm）150*80*235 ,里面带日光灯照明。自带一个小水池方便分析中流水冷却的操作。台面用理化防腐蚀材料。自带电源插座。

B: 水池,水池盆面与排水管道用耐酸碱PPPV材料,规格(cm) 85*75*85。带一个滴水架，三联水龙头。

C: 溶样台 规格（cm）130*75*85,台面用理化防腐蚀材料，带一个两层的试剂瓶架子，

D：天平台 采用标准规格（CM）90*60*80 大理石台面

E: 多元素分析仪台规格（CM）110*75*85 理化防腐蚀台面。台下留一个空间做放置多元素分析仪出水收集桶。

F: 碳硫分析仪台 规格（CM）150*75*85 普通防磨损台面。

以上台面高85cm,宽75cm,长度如图中所标明.台面可以选用用酚醛树脂板或环氧树脂板.C台与E 台台下柜子分隔上下两层，做放置玻璃器皿和药剂用。

G：碳硫分析仪台边做一个钢瓶柜放置氧气瓶。钢瓶柜规格：(cm)50*50*180

H：制样区,放一个钢制的台钻底座,规格(cm) 100*50*10,防震动,可以移动。

电源:装220V三相电源,以上每个区域都留有电源插座.插座依仪器插头而定。

照明:每个房间装两个日光灯。

化学分析室可考虑装一个窗排气扇，中间隔墙在与实验桌台面85CM高度做一个大玻璃隔面增加光线，做一个平推式移动门。

仪器室可做一个文件柜做留样用，要装空调。

以上布局在使用中分析操作方便。但本实验室受场地限制，溶样台在使用中发现最好再长点比如1.5米更好。两个仪器台也是最低限度长度，使用中感觉不宽爽。如果没有右上角墙角的妨碍，水池在设计上也可以和通风柜并排。由于做钢检测，通风柜不能少。还有钢化实验室需要的台钻和砂轮机。由于场地小，因为砂轮机使用中产生火花没有配置，有需要在另外场地放置。台钻选用不能便宜的轻型台钻，由于长期钻铁，最好用1000元以上的中型台钻，不然钻头摆动没法用。

以上供您参考！
